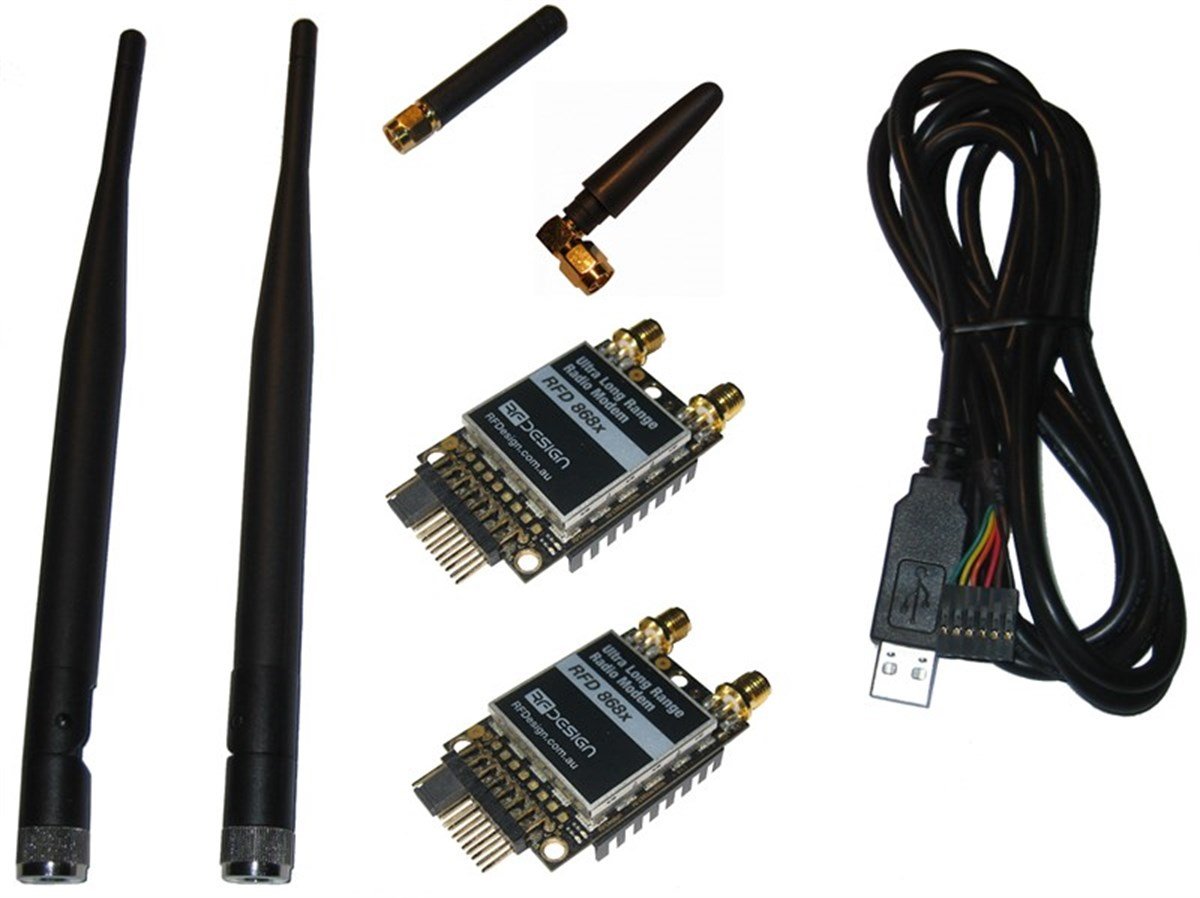

RFD 868x Modem Set
Özellikler:
Uzun menzil> antenlere ve GCS kurulumuna bağlı olarak 40km * Bir balon üzerinde Edge Research laboratuarlarının gösterdiği 80km, Hindistan'da 57km, Dipollerde.
2 x RP-SMA RF konnektörleri, çeşitlilik değiştirildi.
1 Watt (+ 30dBm) iletim gücü.
Alçak geçiren filtre iletin.
> 20dB Düşük gürültü amplifikatörü, yüksek IP3.
RX SAW filtresi.
Tüm I / O ESD korumalı ve filtrelenmiştir.
Yeniden yapılandırılmış SYK ve Çok Noktalı SYK sabit yazılımı, alan yükseltilebilir, yapılandırması kolay.
Küçük, hafif.
Not: Daha eski modemlerle uyumlu değil
Arabirimler:
RF: 2 x RP-SMA konektörleri
Seri: mantık seviyesi ttl (+ 3.3v)
Güç: + 5v, ~ 800mA maksimum tepe (maksimum iletim gücü)
GPIO: 6 Genel amaçlı IO (Dijital, ADC, PWM uyumlu).
Özellikler:
Frekans Aralığı: 868-869 MHz
Çıkış Gücü: 1W (+ 30dBm), 1dB adımlarda kontrol edilebilir (+/- 1dB @ = 20dBm tipik)
Hava Veri transfer hızları: 4, 8, 16, 19, 24, 32, 48, 64, 96, 128, 192 ve 250, 500 kbit / sn (Kullanıcı seçilebilir, 64k varsayılan)
UART veri aktarım hızı: 9600, 19200, 38400, 57600, 115200, 400k, 921k baud (Kullanıcı tarafından seçilebilir, 57600 varsayılan)
Çıkış Gücü: 1W (+ 30dBm)
Duyarlılık Alma: Düşük veri oranlarında> 121 dBm, yüksek veri hızları (TBA)
Boyut: 30 mm (geniş) x 57 mm (uzun) x 12,8 mm (kalın) - RF Shield, Heatsink ve konnektör uçları dahilAğırlık: 14.5g
Montaj: 3 x M2.5 vida, 3 x başlık pimi lehim noktaları
Güç Kaynağı: +5 V nominal, (+3,5 V dk, +5,5 V maks), maksimum güçte ~ 800 mA tepe
Sıcaklık. Aralık: -40 ila +85 derece C, -73 ila +123 ° C arasında çalışır.
Yazılım / GCS Desteği:
Yazılım çözümü, "SYK" adı verilen açık kaynaklı bir gelişmedir. 32bit ARM işlemci çekirdeğinde bulunan yeni işlemci mimarisine uyacak şekilde uygulanmıştır. Bir seri yükleyici ve arabirim, modem belleniminin seri port aracılığıyla daha fazla geliştirilmesi ve saha yükseltmesi için kullanılabilir. Çoğu parametre AT komutları ile yapılandırılabilir, Ör. baud hızı (hava / uart), frekans bandı, güç seviyeleri. RFD900 telsizlerini yapılandırmak için entegre destek APM Planlayıcısı tarafından desteklenir. Varsayılan ayarlar 57600 baud, N, 8, 1 ve 64k hava veri hızındadır. RFD868 / 900x kılavuzu burada: RFD900x Kılavuzu RFD868 / 900x SYK yazılımı kullanım kılavuzu: RFD900x Peer-to-peer Manuel Yazılım özellikleri şunları içerir:
Frekans atlamalı yayılma spektrumu (FHSS)
Şeffaf seri bağlantı
Noktaya İşaretle veya Çok Noktalı Ağ
Yerel radyo için basit AT komutları, uzak radyo için RT komutları ile yapılandırma
Kullanıcı tarafından yapılandırılabilen seri veri hızları ve hava verileri
Hata düzeltme rutinleri, Mavlink protokolü çerçeveleme (kullanıcı tarafından seçilebilir)
Mavlink radyo durum bildirimi (Yerel RSSI, Uzak RSSI, Yerel Gürültü, Uzak Gürültü)
Otomatik anten çeşitliliği gerçek zamanlı olarak paket bazında değişiyor
Aşırı ısınmayı önlemek için radyo sıcaklığına bağlı otomatik görev döngüsü azaltma
Uyumluluk: RFD868, aşağıdaki standartlarla uyumlu olacak şekilde tasarlanmıştır:
FCC Bölüm 15.247 (Frekans atlamalı ve dijital modülasyonlu kasıtlı radyatörler)
AS / NZS 4268: 2012 (Radyo ekipmanı ve sistemleri - kısa mesafe cihazları)

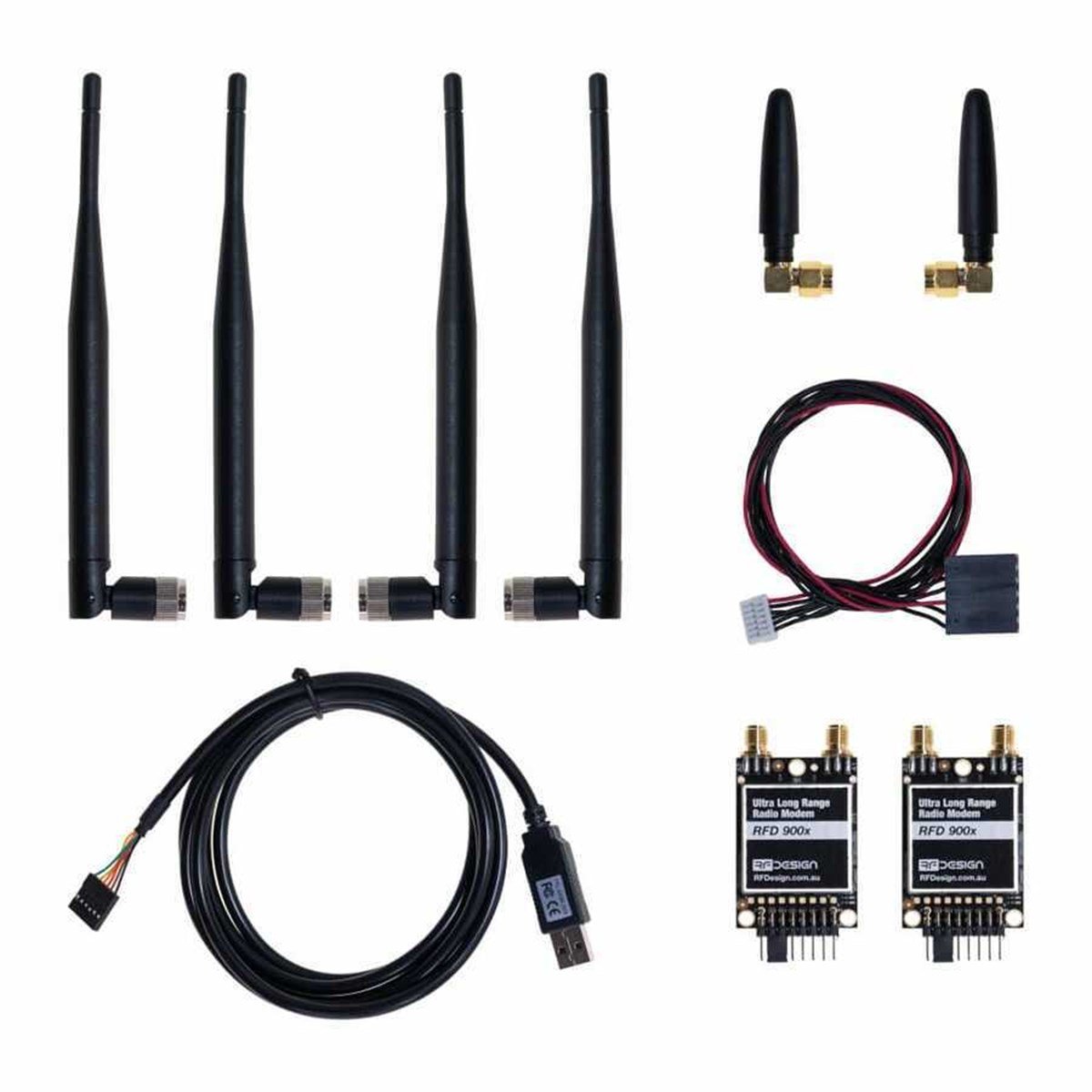

Pixhawk BUNDLE-RFD900x
Mesafe:
Antenlere ve GCS kurulumuna bağlı olarak uzun menzilli > 40km*
Edge Research laboratuvarlarının Balon üzerine kurulumu ile 80km*.
Dipol kurulumu ile Hindistan'da 57km,
Frekans aralığı:
902 - 928 MHz (USA) / 915 - 928 MHz (Australia)
Çıkış Gücü:
1W (+ 30dBm)
Özellikler:
Yeni İşlemci, ARM 32 bit çekirdek.
Hava veri hızı: 500kbit / s.
AES Donanımla hızlandırılmış şifreleme. *Tam çalışır
Aynı anda telemetri ile RC PPM Geçidi.
Tamamen ESD korumalı + filtreli - Her IO portu korunur ve filtrelenir.
Orijinal, ürün bilgisini uygulamaya koydu.
Eşzamansız çok noktalı firmware, * Beta sürümü *
2 x RP-SMA RF konnektör, çeşitlilik anahtarlamalı.
1 Watt (+ 30dBm) iletim gücü.
Düşük geçişli filtre iletir.
> 20dB Düşük gürültü amplifikatörü, yüksek IP3.
RX SAW filtresi.
Tüm G / Ç ESD korumalı ve filtrelenmiş
Alan yükseltilebilir, yapılandırması kolay ve Multipoint bellenimi uygulandı.
Küçük, hafif.
Avustralya, Kanada, ABD ve Yeni Zelanda'da lisanssız kullanım
Not: Eski modemlerle uyumlu değildir
Arabirimler:
RF: 2 x RP-SMA konektörleri
Seri: Mantık seviyesi TTL (+ 3.3v)
Güç: + 5v, ~ 800mA maksimum tepe noktası (maksimum iletim gücünde)
GPIO: 6 Genel amaçlı IO (Dijital, ADC, PWM özellikli).
Genel Özellikler:
Frekans Aralığı: 902 - 928 MHz (ABD) / 915 - 928 MHz (Avustralya)
Çıkış Gücü: 1W (+ 30dBm), 1dB adımlarla kontrol edilebilir (+/- 1dB @ = 20dBm tipik)
Hava Veri aktarma hızları: 4, 8, 16, 19, 24, 32, 48, 64, 96, 128, 192 ve 250, 500 kbit / sn (Kullanıcı tarafından seçilebilir, varsayılan olarak 64k)
UART veri aktarım hızları: 9600, 19200, 38400, 57600, 115200, 400k, 921k baud (Kullanıcı tarafından seçilebilir, varsayılan 57600)
Çıkış Gücü: 1W (+ 30dBm)
Hassasiyeti Alma: Düşük veri hızlarında> 121 dBm, yüksek veri hızlarında (TBA)
Boyut: 30 mm (geniş) x 57 mm (uzun) x 12,8 mm (kalın) - RF Kalkanı, Soğutucu ve konnektör uç parçaları dahil
Ağırlık: 14.5g
Montaj: 3 x M2.5 vida, 3 x başlık pimi lehim noktaları
Güç Kaynağı: +5 V nominal, (+3,5 V min, +5,5 V maks), maksimum güçte ~ 800 mA tepe
Sıcaklık. Aralık: -40 ila +85 ° C, -73 ila +123 ° C arasında operasyonel olarak test edilmiştir.
Yazılım / GCS Desteği:
Yazılım özellikleri şunları içerir:
Frekans atlamalı yayılma spektrumu (FHSS)
Şeffaf seri bağlantı
Noktadan Noktaya veya Çok Noktalı Ağ İletişimi
Yerel radyo için basit AT komutları, uzak radyo için RT komutları ile yapılandırma
Kullanıcı tarafından yapılandırılabilir seri veri hızları ve hava veri hızları
Hata düzeltme rutinleri, Mavlink protokolü çerçeveleme (kullanıcı tarafından seçilebilir)
Mavlink radyo durum raporlama (Yerel RSSI, Uzaktan RSSI, Yerel Gürültü, Uzaktan Gürültü)
Gerçek zamanlı olarak paket bazında otomatik anten çeşitliliği değişimi
Aşırı ısınmayı önlemek için radyo sıcaklığına dayalı otomatik görev çevrimi azaltma
RFD900, aşağıdaki standartlara uygun olacak şekilde tasarlanmıştır:
FCC Bölüm 15.247 (Frekans atlamalı ve dijital olarak modüle edilen amaçlı radyatörler)
AS / NZS 4268: 2012 (Radyo ekipman ve sistemleri - kısa menzilli cihazlar)
Modem, modemi kendi projelerine ve ürün prototiplerine entegre edecek sistem entegratörleri için tasarlanmıştır. Radyo vericileri için yerel düzenlemelere uyulmasından kullanıcı sorumludur.
